Entraide - prêt de taraud / outil pas anglais

[Bertrand]

1/4" = 6,35

[Luc94]

Luc, mon cher Luc.
Avec quoi fais tu tes mesures? Un balai à chiottes?

Non, pourquoi ?
Avec un pied à coulisse de marque mais je t'ai donné le resultat non afiné
Avec les pouces je me mélange les pinceaux

[PHILIPPE]

1/4" = 6,35

yep tramber , mais on va pas chez l'armurier pour acheter un helicoil

[Luc94]

Le filetage intéressé de ce goujon ( côté extérieur des boitiers de culbus sur les T100 entre autres ) à double filetage ne mesure que 8mm de long, donc j'ai compté 6 traits sur la moitié d'un pouce 6,35mm environ
Donc 6x4 : 24

Donc le diamètre est 1/4 de pouce Merci Philippe
Plus haut je trouve 24 filets au pouce
D'aprés toi Philippe ?

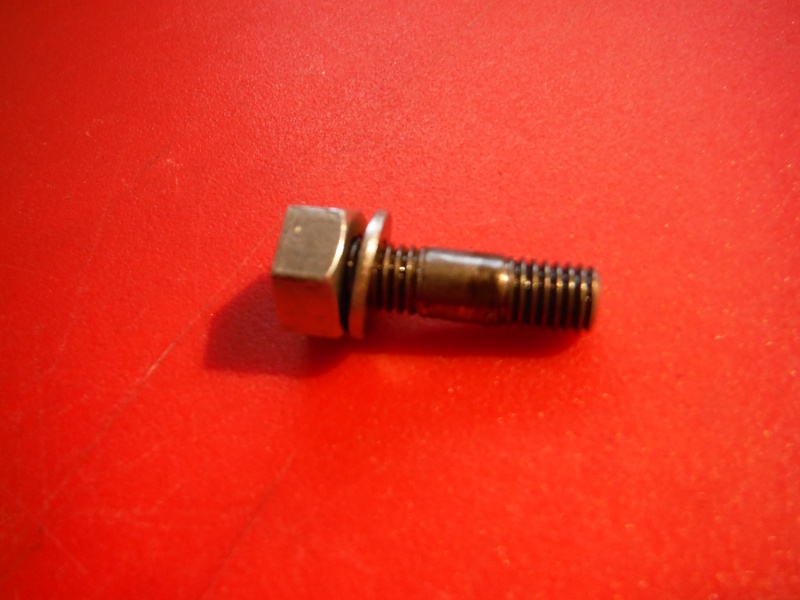

Photo du bout :

[JuJu]

As tu regarder ici avec la réf :
http://stainlessbits.com/link12.html

[Bertrand]

Avec un pied à coulisse de marque mais je t'ai donné le resultat non afiné
Avec les pouces je me mélange les pinceaux

Donc, tu utilises un pied à coulisse de plâtrier.
En mécanique il faut être précis et ça ne dérance personne si tu donnes des cotes en mm avec les décimales, bien au contraire.
Donc tu as du 1/4" et je ne peux pas te dépanner en hélicoils de ce diamètre.
Autre souci, 24 filets au pouce n'exite pas dans le système anglais pour un diamètre de 6,35.
On a soit 1/4" BSW ou UNC x 20TPI, soit 1/4" CEI x 26TPI
La liste donnée par Juju donne 1/4" CEI x 26TPI... On voit ça sur les boites de vitesse AMC, mais sur Triumph franchement je ne sais pas. Faudra affiner...

[Luc94]

Merci quand même
Tu as gagné un spendide bout de buis droit et puis courbé pour caresser les carters
Je vais investir chez Chatokhine

[ALBERT]

bonjour Luc ,

je n'ai pas de cache culbu de T100 unit sous la main pour vérifier le goujon E3858

sur ton goujon , as-tu le même filetage des 2 côtés ? parce que d'habitude sur les Triumph côté culasse c'est un pas large et pas fin côté écrou
cela m'étonne que ce soit du 1/4-26 BSF ou CEI des 2 côtés mais avec les anglais tout est possible
sur la T120 de 70 par exemple , c'est une autre référence de goujon (E2980) mais les filetages sont 1/4-20 BSW et 1/4-26 BSF

ps : le BSF a un angle de filet de 55° et le CEI de 60° donc pas interchangeable même si même pas

[Luc94]

Merci Albert
Je t'avoue que tous les distingos sur ces filets me sont indigestes
Cependant il est bien de savoir qui est quoi
Donc les filets du goujon sont idem

[zerton]

Moi, sur ma Norton....


Ok

[loulou]

Moi, sur ma Norton....


Ok

Oui c est vrais a part les pistons

[zerton]

Moi, sur ma Norton....


Ok

Oui c est vrais a part les pistons

Y vont bien, merci...

[serge69]

Je suis surpris de toutes ces discutions sur la mesure des filets ......
Une jauge de filet ça coute quand même que, quelques roros ( bien moins de 5 roros ).....
On se doit d'en avoir une, surtout, si on utilise des pas UK ..........
Maintenant si on est rapiat, on compte les filets sur 1" et on calcul ( mais, il faut acheter un double décimetre et un boulier ou une calculatrice ).....

[Luc94]

Tu as raison
Va falloir
Je pensais que ça serait plus simple c'est tout
Donc à rajouter à la liste

[Bertrand]

Serge a raison, c'est très utile et ça coute moins cher qu'une erreur de commande.
Je peux te prèter une jauge si tu veux.
