Couple de serrage
C’est quoi un COUPLE DE SERRAGE ?
Il s’agit de la multiplication d’une force par une distance (un couple donc) (FxD)
Exemple : serrage à 2m.daN on pourrais dire serrage a 2 mètre multiplié par 1daN (déca Newton) (2m.daN=2mX1daN ou 2m.daN=1mx2daN)
Note : en mécanique, il est couramment admit qu1Kg correspond à 1 daN Donc : 1daN = 1Kg
Se qui correspond donc à un serrage fait par un clé de 2 mètre au bout de laquelle serait pendu un poids de 1Kg (Le poids de la clé est considérer négligeable donc nul)
Vis clé force (ou poids)
Formule d’un couple : C=FxD (un couple est égale à une distance multiplié par une force) 3m.daN (ou 3m.kg) = 3m x 1kg = 1m x 3kg
Exemple :
Poids : 3kg Distance : 1mètre
Couple=FxD=1×3=3m.Kg
Poids : 1kg Distance : 3mètres
Couple=FxD=3×1=3m.kg
Conclusion on obtient le même couple de serrage dans les 2 cas
SERRAGE CULASSE COMMANDO
Fini la théorie, passons au serrage d’une culasse, la ou la clé dynamométrique ne passe pas. Exemple faire un serrage de 4m.Kg sur une vie avec une clé à œil.
De 20 cm de longueur ou plutôt 0,20 mètre C=FxD je cherche a connaître la force donc F=C/D =4/0,20=20
Je dois appliquer une force de 20 kg au bout de ma clé de 20 cm pour serrer ma vis au couple de 4m.kg
Pour ma culasse j’ai trouvé dans un magasin de pèche un « peson à main » qui va de 0 à 22kg
Après vérification sur divers étalon, litre d’eau, etc. je peu dire que l’appareil est précis plutôt vers 10 kg.
J’essaierais donc de faire des serrages autour de 10kg en modulant la longueur de mon bras de levier.
Exemple serrage de cette vis (photo) 3,7m.kg
Ma clé a une longueur de 13cm quel force je doit appliqué ? 3,7m.kg/0,13mètre = 28,46 kg (trop important pour mon peson).

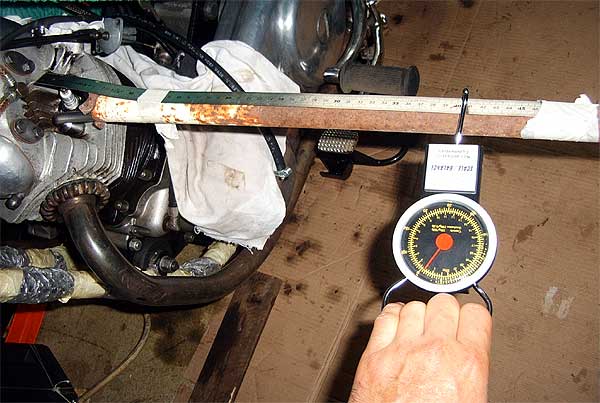

Comme mon peson est précis autour de 10kg, je vais mettre un bras de levier de 40 cm, ce qui me donne : 3,7m.kg/0,40mètre=9,25kg
Je vais donc appliquer une force de 9,25 kg sur un bras de levier de 40 cm pour faire mon serrage de 3,7m.kg
Important

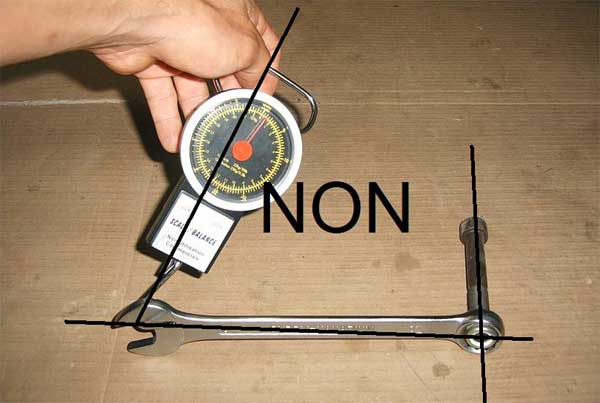

L’angle entre le bras de levier et la force doit toujours être de 90°
Toujours appliquer la force dans le plan de rotation de la vis; si non la précision ne sera pas terrible.
Déjà qu’entre une vis propre ou salle y’a des différences.
Nota : ce procédé, bien exécuté est par principe précis, j’ai fait la comparaison avec une clé Facom, fraîchement étalonnée, (plusieurs serrages) je n’ai pas trouvé de différence, (toujours avec des serrages de 7 à 15kg en modifiant mes bras de levier)
Merci à Fred
